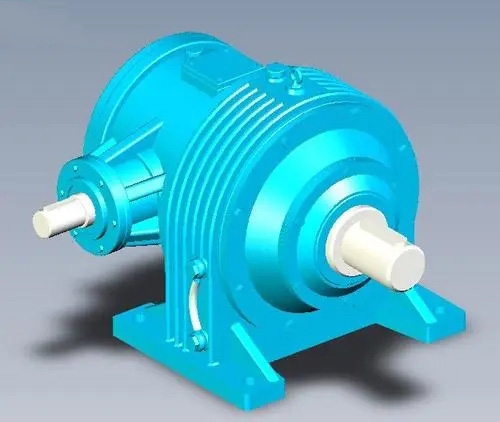

本產品由弧齒輪錐齒輪傳動和行星齒輪傳動組合而成，包括兩級、三級兩個系列的NGW型行星齒輪減速器。主要用于冶金、礦山起重運輸入及通用機械設備。其適用條件如下：

高速軸*高轉速不超過1500r／min；

齒輪圓周速度不超過13m/s；

工作環境溫度為-40℃～45℃：

可正、反向運轉(正向順時針為優選方向)。

1．型式與尺寸

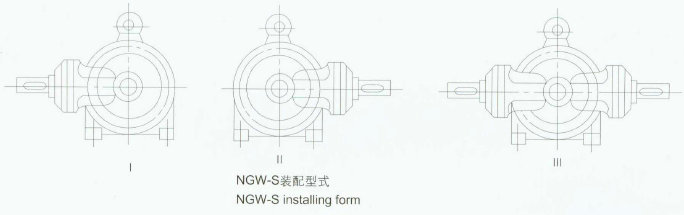

1.1裝配型式

1.2型號與標記

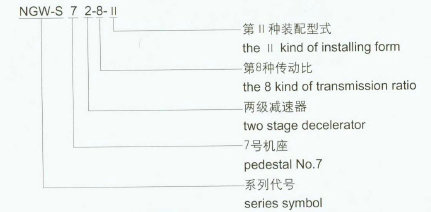

1.2.1減速器的型號：包括減速器的系列代號，機座號、傳動級數、傳動比代號、裝配型式。
系列代號：由行星減速器NGW和組合級弧齒錐齒(傘齒)輪的(傘)字漢語拼音字頭S組成，  “NGW-S”代表系列代號。
規格：機座號傳動級數傳動比代號及裝配型式用順序數字表示之一。

1.2.2減速器標牌內容：應包括減速器名稱型號規格傳動比裝配型式高速軸許用功率及轉速潤滑油粘度減速器重量出廠編號和出廠日期等。

1.3NGW-S兩級減速器型式與尺寸見圖1及表1。

2.減速器的承載能力

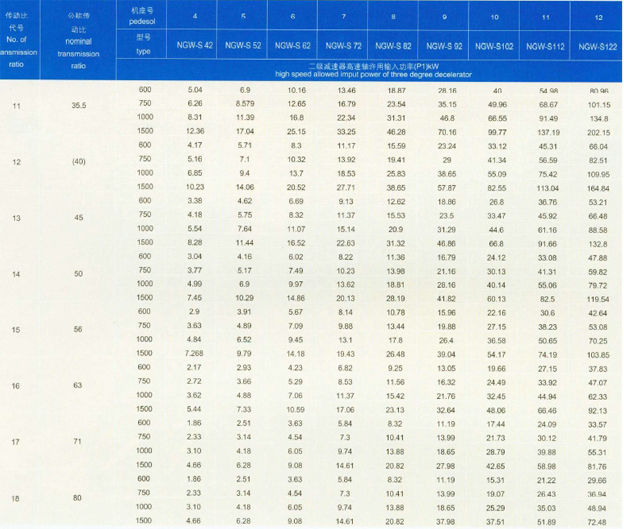

兩級減速器輸入功率見表3
